FortiGate IPsec 2025年10月3日

FortiGateでの1対1 IPsec VPN 基本設定とベストプラクティス

はじめに

拠点間VPNの代表的な方式が IPsec VPN です。
本記事では「本社と支社を1対1で接続する」最も基本的な構成を例に、FortiGateでの設定手順とベストプラクティスを解説します。
最初はできるだけシンプルに、IKEv2 / ESPトンネルモードを前提にします。

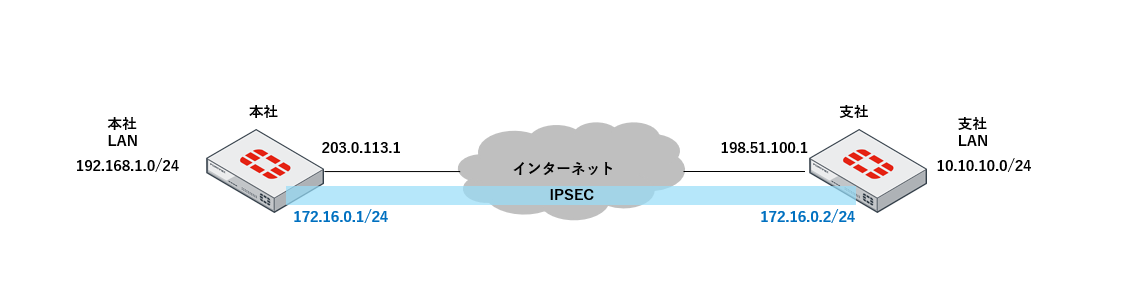

想定構成

本社 FortiGate：WAN1 に固定グローバルIP 203.0.113.1
支社 FortiGate：WAN1 に固定グローバルIP 198.51.100.1
本社LAN：192.168.1.0/24
支社LAN：10.10.10.0/24
VPNネットワーク：172.16.0.0/24
静的ルートで経路を制御

設定手順

1. Phase1 インターフェイス（IKE SA）

VPNの基盤となる「IKEセッション」の定義です。

本社側

config vpn ipsec phase1-interface
    edit "VPN-P1"
        set interface "wan1"              # 外側インターフェイス
        set remote-gw 198.51.100.1        # 対向FortiGateのグローバルIP
        set ike-version 2                 # IKEv2を利用（推奨）
        set peertype any                  # 相手の識別子を特に制限しない。
        set proposal aes256-sha256        # 暗号アルゴリズムと認証ハッシュ
        set dhgrp 14 19                   # 鍵交換に使うDiffie-Hellmanグループ
        set keylife 28800                 # 鍵の寿命（秒）
        set psksecret "fortinet"          # 事前共有鍵（PSK）
        set dpd on-idle                   # Dead Peer Detection 有効化
        set add-route disable             # 自動ルート追加を無効化
    next
end

支社側

config vpn ipsec phase1-interface
    edit "VPN-P1"
        set interface "wan1"              # 外側インターフェイス
        set remote-gw 203.0.113.1         # 対向FortiGateのグローバルIP
        set ike-version 2                 # IKEv2を利用（推奨）
        set peertype any                  # 相手の識別子を特に制限しない。
        set proposal aes256-sha256        # 暗号アルゴリズムと認証ハッシュ
        set dhgrp 14 19                   # 鍵交換に使うDiffie-Hellmanグループ
        set keylife 28800                 # 鍵の寿命（秒）
        set psksecret "fortinet"          # 事前共有鍵（PSK）
        set dpd on-idle                   # Dead Peer Detection 有効化
        set add-route disable             # 自動ルート追加を無効化
    next
end

IKEv2 を利用 → シンプルで効率的であり推奨。
暗号化は AES256 + SHA2 を推奨。
DH Group は14以上で強度を確保。
psksecretは事前に決めたものを両方のFortiGateで合わせる。
dpdはVPNトンネルの通信状態を検出する機能。on-idleは対向先から有効なESP/IKEパケットが最後のdpd-retryinterval秒間受信されなかった際にDPD要求が送信され、トンネルの健全性をチェックする。
add-route disableはIKEルートを自動で注入しないようにする。またIPsecVPN上で、Dynamicルートなどで経路制御したい場合は必ずdisableにする。

2. Phase2 インターフェイス（IPsec SA）

実際にデータを暗号化して流すトンネル部分。

本社/支社

config vpn ipsec phase2-interface
    edit "VPN-P2"
        set phase1name "VPN-P1"
        set proposal aes256-sha256
        set pfs enable
        set dhgrp 14
        set keylifeseconds 3600
    next
end

PFS (Perfect Forward Secrecy)

有効化すると Phase2 の鍵交換時に新しいDH鍵交換を必ず行う。
メリット：過去に使われたセッション鍵が漏洩しても、新しいセッションには影響しない。
デメリット：CPU負荷が少し増える。
結論：FortiGateの専用チップ（NP/CP）が処理するので負荷は軽微。基本的に有効化推奨。

3. トンネルインターフェイスの作成

トンネルインターフェイスに /32 のIPアドレスを割り当て、remote-ip に対向を指定します。

本社側

config system interface
    edit "VPN-P1"
        set vdom "root"
        set ip 172.16.0.1 255.255.255.255       # 自側アドレス (/32)
        set allowaccess ping                    # ping許可
        set type tunnel
        set remote-ip 172.16.0.2 255.255.255.0  # 対向アドレス
        set interface "wan1"
    next
end

支社側

config system interface
    edit "VPN-P1"
        set vdom "root"
        set ip 172.16.0.2 255.255.255.255       # 自側アドレス (/32)
        set allowaccess ping                    # ping許可
        set type tunnel
        set remote-ip 172.16.0.1 255.255.255.0  # 対向アドレス
        set interface "wan1"
    next
end

set ip は /32指定 → FortiGateのトンネルIFの定石。
set remote-ip で相手アドレス＋サブネットを指定。
これにより pingでトンネル死活監視や切り分けが可能。

4. ルーティング設定

相手LANへのルートを、トンネル経由で指定します。

本社側

config router static
    edit 1
        set dst 10.10.10.0 255.255.255.0
        set gateway 172.16.0.2
        set device "VPN-P1"
    next
end

支社側

config router static
    edit 1
        set dst 192.168.1.0 255.255.255.0
        set gateway 172.16.0.1
        set device "VPN-P1"
    next
end

5. ファイアウォールポリシー

トラフィックをVPNトンネルに通すためのポリシーを作成します。

config firewall policy
    edit 1
        set srcintf "lan"
        set dstintf "VPN-P1"
        set srcaddr "all"
        set dstaddr "all"
        set action accept
        set schedule "always"
        set service "ALL"
    next
    edit 2
        set srcintf "VPN-P1"
        set dstintf "lan"
        set srcaddr "all"
        set dstaddr "all"
        set action accept
        set schedule "always"
        set service "ALL"
    next
end

動作確認コマンド

get vpn ipsec tunnel summary           # トンネル状態一覧
diagnose vpn tunnel list               # Phase2の状態
execute ping 172.16.0.2                # トンネル対向にping

ベストプラクティス

IKEv2を利用
- 高速・安定・標準化済み。
暗号アルゴリズムはAES256 + SHA2
- 互換性とセキュリティのバランス良好。
トンネルIFに /32 + remote-ip を設定
- 死活監視や動的ルーティングに有効。
DPDを有効化
- 相手が死んだ場合に自動検知し再ネゴ。VPNが「固まる」現象を防ぐ。
add-routeはdisable
- 自動ルート注入を避け、ルーティング設計を明示的に管理。
- SD-WANや複数VPN併用時には必須。

まとめ

FortiGateでの1対1 IPsec VPNは IKEv2 / ESPトンネルモードが基本。
トンネルインターフェイスには /32アドレス + remote-ip を割り当てると、死活監視や動的ルーティングに対応でき、運用性が高まる。
暗号アルゴリズムは AES256 + SHA2、PFS・DPD を有効化し、堅牢かつ安定したVPN運用を実現する。
